本周，正航儀器設(shè)備實(shí)驗(yàn)室主要介紹了鋼表面電弧噴涂鋁層的感應(yīng)重熔、重熔后噴涂層的微弧氧化以及微弧氧化陶瓷層的特性三個(gè)方面的實(shí)驗(yàn)結(jié)果。研究了重熔工藝參數(shù)對(duì)重熔效果的影響，對(duì)重熔后的噴涂層進(jìn)行了相分析，并對(duì)比了重熔前后涂層與基體結(jié)合性能的變化情況；找到了適于進(jìn)行微弧氧化的電弧噴涂鋁層的條件；研究了微弧氧化工藝參數(shù)對(duì)微弧氧化陶瓷層生長(zhǎng)規(guī)律的影響；對(duì)微弧氧化陶瓷層進(jìn)行了X-Ray、SEM和EDS分析，測(cè)定了陶瓷層的耐蝕性能、耐磨性能以及復(fù)合膜層的抗熱沖擊性能。
如下，總結(jié)相關(guān)的實(shí)驗(yàn)結(jié)果：
(1)感應(yīng)電流、處理時(shí)間對(duì)感應(yīng)重熔效果有很大的影響，本文中當(dāng)感應(yīng)電流為300 A，處理時(shí)間為35 s時(shí)，獲得的重熔效果最好；
(2)感應(yīng)重熔處理后涂層與基體之間形成了冶金結(jié)合層，重熔后涂層由表及里的相組成依次是：Al→FeAl3→Fe2Al5，冶金結(jié)合層的存在提高了電弧噴涂鋁層和鋼基體的結(jié)合強(qiáng)度，并因?yàn)殡姶艛嚢璧淖饔锰岣吡送繉拥囊苯鹳|(zhì)量；
(3)通過感應(yīng)重熔獲得無通孔的致密鋁涂層是在鋼表面制備優(yōu)質(zhì)微弧氧化復(fù)合陶瓷層的首要條件；
(4)微弧氧化陶瓷層的總厚度和向外生長(zhǎng)厚度均隨電流密度和處理時(shí)間的增加先達(dá)到一極大值，然后在不同程度上都有所減小；微弧氧化陶瓷層向內(nèi)生長(zhǎng)厚度隨電流密度和處理時(shí)間的增加而增加；當(dāng)電流密度為15A/dm2、處理時(shí)間為28 min時(shí)，陶瓷層厚度最大，約為87.3μm；
(5)通過復(fù)合陶瓷化技術(shù)獲得的復(fù)合膜層由表及里的組成分別為：陶瓷層→重熔電弧噴涂鋁層→鐵鋁化合物層，各界面均為冶金結(jié)合，并形成材料成分的梯度過渡；微弧氧化陶瓷層主要由α-Al2O3、γ-Al2O3、θ-Al2O3以及一些非晶相組成；
(6)微弧氧化陶瓷層由外部疏松層和內(nèi)部的致密層組成；膜層表面的放電通道在處理過程中數(shù)目逐漸減少，孔徑逐漸增大，陶瓷層表面有明顯的熔融固化跡象；

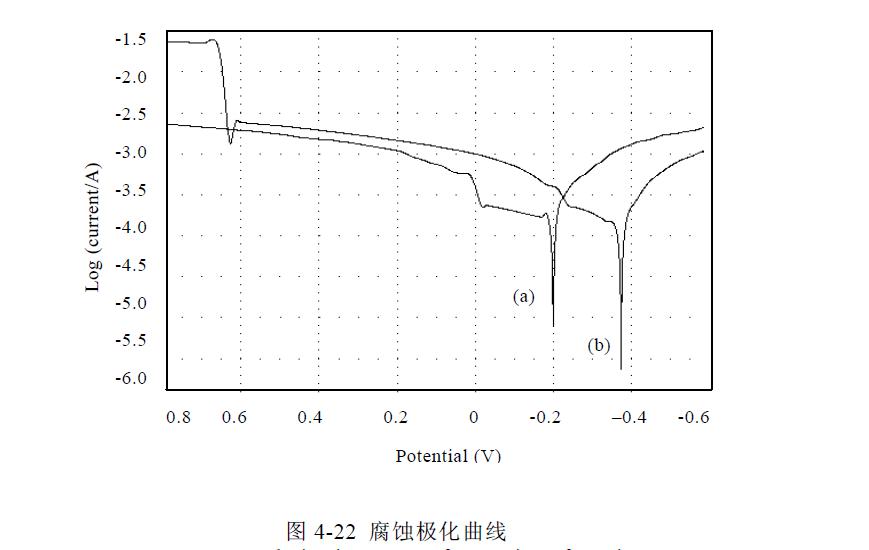

(7)從3%到20%的各種濃度的NaCl溶液中，經(jīng)過陶瓷化處理的試樣的耐蝕性能優(yōu)于重熔前后的沒有經(jīng)過陶瓷化處理的試樣；當(dāng)摩擦延長(zhǎng)米大于60 m時(shí)，微弧氧化陶瓷層的磨損失重小于45鋼的1/2；復(fù)合膜層具有良好的抗熱沖擊性能。（正航儀器試驗(yàn)室整理）http://www.nanfang-dq.com.cn
